GEDO Rec System
Вимірювальна система на основі рейковимірювального візка Trimble GEDO CE 2.0 або електронної штанги Trimble GEDO Track Bar і контролера Trimble у поєднанні з тахеометром Trimble або з GNSS приймачем Trimble для вимірювання абсолютної геометрії колії залізничної лінії
Опис

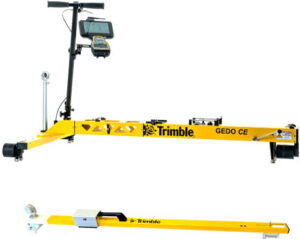

Система Trimble GEDO Rec використовується для геодезичної зйомки колій. Вона складається з рейковимірювального візка Trimble GEDO CE 2.0 або електронної штанги Trimble GEDO Track Bar і контролера Trimble у поєднанні з тахеометром Trimble або з GNSS приймачем Trimble. Електронну штангу Trimble GEDO Track Bar можна використовувати для менших проектів та невеликої кількості ділянок колій, що потребують вимірювання.
При використанні з тахеометром Trimble серії S рейковимірювальний візок Trimble GEDO може вимірювати до 600 м колії (або 1200 м з двома тахеометрами) на годину з точністю до міліметра. При використанні з приймачем Trimble GNSS можна вимірювати 3000 м на годину з точністю до сантиметра.
Польове програмне забезпечення
Модуль Trimble Access Rail GEDO Rec Bar та модуль Trimble Access GEDO Rec Trolley
- Керування геодезичною зйомкою колій за допомогою електронної штанги Trimble GEDO Track Bar або рейковимірювального візка Trimble GEDO CE 2.0
- Визначення абсолютного положення колії разом з шириною колії, нахилом (перевищенням) та вигином рейок
- Для всіх контролерів Trimble Access з операційною системою Windows та контролеру Trimble TSC5 з операційною системою Android
- Керування геодезичною зйомкою колії
- Перевірка перекриття станцій у польових умовах
- Визначення абсолютного положення колії із значеннями шириною колії, нахилом (перевищенням) та вигином рейок
- Кодування окремих точок
- Вимірювання опорних точок
- Підтримка GEDO Profiler для відносних та абсолютних вимірювань опорних точок
Офісне програмне забезпечення
- Аналіз та подальша обробка вимірювань Trimble Access Rail Modul GEDO Rec Bar та GEDO Rec Trolley
- Налаштування станцій та дані вимірювань можна перерахувати у разі зміни координат контрольних точок
- Ділянки колії, взяті з різних налаштувань станцій, об’єднуються в одну результуючу колію
- Порівняння відхилень між виміряною колією та проектною трасою
- Звіти про якість положення колії
- Порівняння вимірювань з різних епох для моніторингу колії
Розширення
Лазерний вимірювальний пристрій з інклінометром для перевірки положення колії в контрольних точках, а також для вимірювання відстаней до об’єктів, розташованих поблизу колії (наприклад, споруд та платформ). Відстані відображаються відносно осі колії або внутрішнього краю рейки, як перпендикулярно, так і вертикально до нахилу (перевищення). Крім того, точки, виміряні за допомогою GEDO Profiler, зберігаються в геодезичній системі координат.
Поєднуючи системи Trimble GEDO Scan та Trimble GEDO Rec, можна створити систему вимірювань для документування обстановки навкруги колії. Результатом є тривимірна хмара точок з прив’язкою до абсолютної системи координат. Її можна використовувати для отримання інформації про існуючі об’єкти та для перевірки габаритів. Дані також можуть стати основою для документації виконавчої зйомки ситуації до та після будівництва в рамках BIM-проекту.
Для користувачів, які хочуть використовувати Trimble GEDO Profiler або систему в поєднанні з Trimble GEDO Scan, доступний додаток Trimble GEDO Rec для Windows.
Переваги
- Вимірювання тривимірного положення колії, ширини колії та нахилу (перевищення), а також розрахунок вигину рейок за один крок
- Вимірювання довгих ділянок колії можливе без повного закриття колії та впливу на рух поїздів
- Збір даних на основі тахеометра або GNSS для надійного та точного позиціонування
- Оптимізована польова робота завдяки консолідації результатів в офісі
- Оцінка ходової хорди для аналізу відносного положення колії
- Встановлення тахеометру на штативі або додатковому візку
- Використання універсального вимірювального візка колії з модульними опціями розширення або з електронною панеллю Trimble GEDO Track Bar
Застосування
- Геодезична зйомка колії як основа для планування реконструкційних заходів
- Виконавча документація для ГІС-систем
- Спостережні вимірювання (моніторинг)
- Інспекція після переобладнання або перебудови
- Виконавча документація колії після будівельних заходів
