Лазерне сканування

На сьогоднішній день лазерне сканування, яке прийшло з машинобудування, стало невід’ємною частиною топографічних зйомок. Геодезисти оцінили можливість лазерних сканерів в лічені хвилини отримувати мільйони безвідбивачевих вимірювань, які дозволяють замість схематичною цифрової карти побудувати повноцінну тривимірну фотореалістичну модель місцевості, при цьому значно скоротивши час польових робіт. Особливе значення имееет застосування 3D сканерів в інженерної геодезії та маркшейдерська справі, де потрібно максимально докладно змоделювати форму складних інженерних споруд або підземних порожнин.

Сучасні 3D сканери складаються з двох основних компонентів: скануючої системи і цифрової відеокамери. Сканирующая система призначена для моделювання форми вимірюваних об’єктів, а цифрова відеокамера — для точної передачі кольору об’єктів.

За характеристиками лазерні 3D сканери можна розділити на дві основні категорії: фасадні та інтер’єрні. Фасадні сканери мають перевагу в дальності і швидкості вимірювань, але мають обмежену зону сканування. Основна область застосування фасадних 3D сканерів — зйомка відкритих ділянок місцевості і зовнішньої поверхні великомасштабних об’єктів (фасадів будівель і споруд), яка виконується зазвичай з декількох точок.

Інтер’єрні сканери мають максимально широку зону сканування, але поступаються в дальності вимірювань, тому застосовуються зазвичай для зйомки інтер’єрів або невеликих замкнутих просторів (тунелів, печер та інших порожнин).

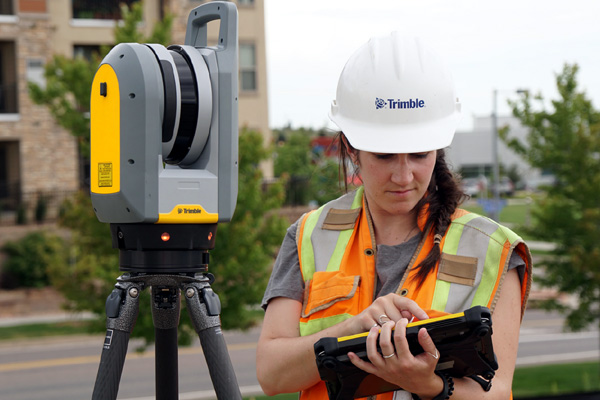

Особливе місце займають скануючі станції (сервоприводні тахеометри з функцією сканування). Значно поступаючись 3D сканерів в швидкості (десятки вимірювань в хвилину замість тисяч вимірювань в секунду), скануючі станції мають на порядок вищу точність позиціонування точок (1-2 мм замість 1-2 см). Тому скануючі станції призначені для робіт, де точність має вирішальне значення (наприклад для задач моніторингу), або спільно з 3D сканерами, для точної прив’язки сканів.
