GEDO Office - Підготовка, обробка та аналіз даних
ОСНОВНІ ХАРАКТЕРИСТИКИ
- Введення, обробка та аналіз даних траси
- Модульна структура
- Коригування даних траси перед експортом до польового пристрою
Модуль Base
Модуль GEDO Office Base для керування проектними даними та підготовки їх до роботи.
- Імпорт даних проектного положення траси (формати MDB, LandXML, Verm.esn, Ascii-Bahn)
- Редагування, перевірка та керування даними траси
- Введення аналогових планів розмітки колії
- Визначення проекту
Модуль Rec
Модуль GEDO Office Rec для аналізу та подальшої обробки даних вимірювань у GEDO Rec і GEDO Track.
- Дані установки станції та вимірювань можуть бути перераховані у разі зміни координат контрольних точок
- Ділянки колії, взяті з різних установок станції, об'єднуються в один результуючий шлях
- Порівняння відхилень між виміряним шляхом та проектним положенням траси.

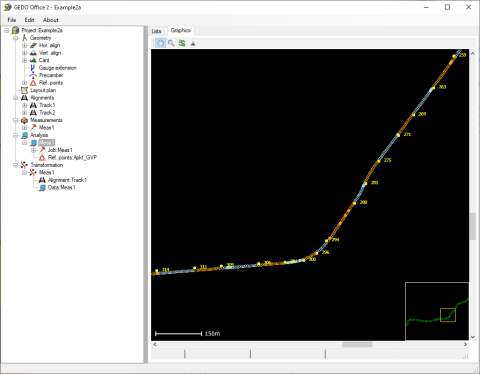

Модуль Vorsys
Модуль GEDO Office Vorsys для аналізу та подальшої обробки даних вимірювань у GEDO Vorsys.
- Вимірювання хорд можуть бути перераховані у разі зміни координат контрольних точок
- Порівняння відхилень між виміряним шляхом та проектним положенням траси.
Модуль IMS
Модуль GEDO Office IMS для аналізу та подальшої обробки даних вимірювань у GEDO IMS.
- Пост-обробка у разі зміни координат контрольних точок
- Включення та виключення кінцевих точок хорд (спаннінг)
- Обробка даних вимірювань GNSS, тахеометрів та GEDO Profiler
- Об'єднання кількох вимірів в одну траєкторію колії
- Порівняння відхилень між виміряним шляхом та проектним положенням траси.

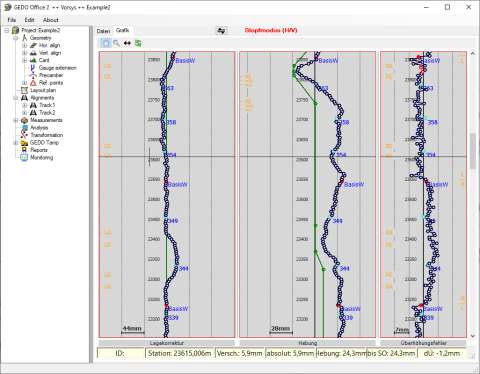

Модуль Tamp
Модуль GEDO Office Tamp для підготовки даних для шпалопідбивальних машин на основі вимірювань GEDO Rec, GEDO Track, GEDO Vorsys або GEDO IMS.
- Аналіз та підготовка даних для шпалопідбивальної машини
- Інтерактивне та графічне редагування
- Визначення початкової та кінцевої точок ухилу, а також точок обмеження
- Облік мінімальних та максимальних підйомів, а також максимальних зсувів
- Спеціальна функція для платформ
- Виведення файлу геометрії, а також даних трамбування для шпалопідбивальної машини
- Формати даних для всіх відомих виробників (Plasser & Theurer, Matisa, Harsco, Plasser America, Framafer та ін.)

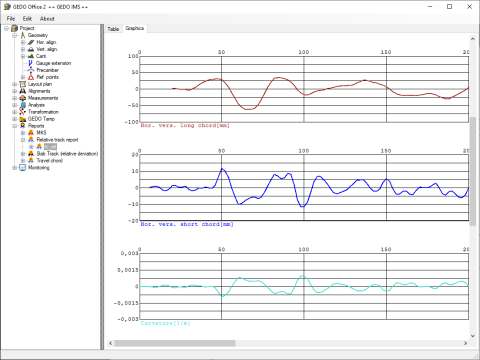

Модуль Quality
Модуль GEDO Office Quality для створення звітів про якість для абсолютного та відносного положення колії.
- Звіти про якість щодо відносного положення колії
- Звіти про хорди ходу з довжиною хорди, що визначається користувачем
- Створення звітів про якість з урахуванням специфіки різних країн та регіонів
- Вихідні формати, визначені користувачем
- Приймальна документація для колійних плит безбаласного шляху
- Оптимізація та створення списків корекції колійних плит безбаласного шляху

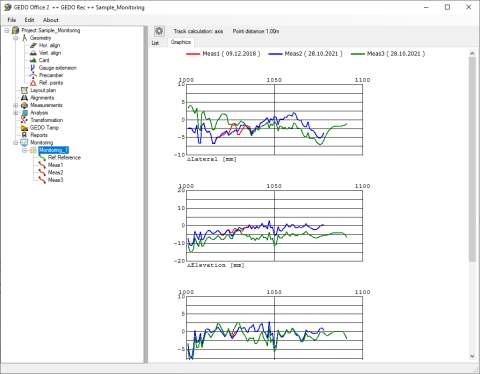

Модуль Monitoring
Модуль GEDO Office Monitoring для порівняння вимірювань різних епох з метою моніторингу колій та контролю шпалопідбивальних робіт.
- Створення еталона/виміру «нульової» епохи
- Порівняння з наступними вимірами / епохами
- Обробка даних вимірів, створених різними системами GEDO.
- Графічна та таблічна візуалізація та виведення
