Модуль Track Gauge Survey
- Модуль Trimble Access з підтримкою сервопривідних тахеометрів Trimble для системи вимірювання колій початкового рівня Track Gauge Survey System
- Оптимізований запис колії за допомогою механічної рейковимірювальної штанги
- Економія часу завдяки попередньо визначеній послідовності вимірювань з автоматичним наведенням на відповідну призму
- Точна, легка рейковимірювальна штанга з одним фіксованим та одним рухомим тримачем призми для вимірювання ширини колії
- Розрахунок координат центральної точки колії, ширини колії та нахилу (перевищення) після вимірювання обох призм
- Експорт координат лівої рейки, правої рейки та центральної лінії колії разом з нахилом (перевищенням) та шириною колії
- Обробка, аналіз та порівняння вимірювань, а також створення звітів і результатів у Trimble GEDO Office
- Прямий інтерфейс до модуля Rail програмного забезпечення Trimble 4D Control для моніторингу колії
- Підходить для всіх контролерів з Trimble Access
Опис

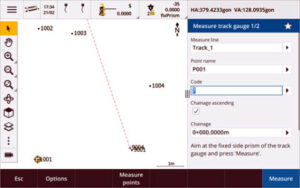

Trimble Access Track Gauge Survey – це програмний модуль, інтегрований у польове програмне забезпечення Trimble Access для вимірювання параметрів колії у складі системи вимірювання колії початкового рівня Track Gauge Survey System (без використання рейковимірювального візка GEDO CE 2.0). Після в становлення тахеометра на точці з відомими координтами, координати осі колії, лівої та правої рейки, а також ширини колії та нахилу (перевищення) можна визначити за допомогою механічної рейковимірювальної штанги. Вимірювання тахеометром до рухомої або фіксованої призм рейковимірювальної штанги може відбуватися в тій самій послідовності, спочатку фіксованою стороною, спочатку рухомою стороною або в послідовностях вимірювань, що чергуються. Вимірювання виконується безпосередньо користувачем після автоматичного наведення на другу призму. Тому ручне наведення на призми більше не потрібне. За необхідності вимірювання можна виконувати двома напівприйомами інструмента (КЛ/КП). Для безпосередньо виміряної геометрії колії існують формати експорту. Надалі, дані можна аналізувати в Trimble GEDO Office. Для автоматичного моніторингу колії існує прямий інтерфейс до модуля Rail програмного забезпечення Trimble 4D Control.
Основні функції
- Програмний модуль, інтегрований у Trimble Access для оптимізованого отримання параметрів колії у складі системи Track Gauge Survey System.
- Визначення координат осі колії, лівої та правої рейки, а також ширини колії та нахилу (перевищення) за допомогою механічної рейковимірювальної штанги або рейкового башмака
- Вимірювання на призми рухомої або фіксованої рейковимірювальної штанги в постійній або змінній послідовності вимірювань
- Формат експорту для безпосередньо виміряної геометрії колії
- Інтерфейс до модуля Rail програмного забезпечення Trimble 4D Control для автоматичного моніторингу колії
- Для всіх контролерів Trimble Access з операційною системою Windows та контролеру Trimble TSC5 з операційною системою Android
Застосування
- Програмне забезпечення для простого запису параметрів колії
- Основа для планування
- Контрольні вимірювання
- Збереження доказів (під час аварії)
- Вимірювання для моніторингу колії
