GEDO CE 2.0 - рейковимірювальний візок
Основний блок для всіх систем вимірювання колії Trimble GEDO

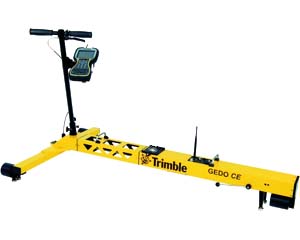

Вимірювальний візок Trimble GEDO CE 2.0 є основним блоком модульних систем вимірювання колії Trimble GEDO.
Опис
Рейковимірювальний візок Trimble GEDO CE 2.0 є основним блоком модульних систем вимірювання колії Trimble GEDO. Він пропонує оптимальну продуктивність та гнучкість. Візок може використовуватися окремо або в поєднанні з геодезичними приладами Trimble та іншими датчиками. Його можна легко адаптувати до різних ширин колії, а завдяки малій вазі ним може керувати лише одна людина.
Рейковимірювальний візок Trimble GEDO CE 2.0 відповідає вимогам DIN EN 13977 і тому схвалений для використання DB AG та в інших європейських мережах.
Для проектів з використанням інсталяційних систем Iron-Horse доступна піднятий варіант візка.
Технічні дані
Структура
- Гнучкий у використанні легкий алюмінієвий візок для вимірювання колії.
- Може бути адаптований до різних стандарних ширин колії (1067 мм /1100 мм /1435 мм /1520 мм /1600 мм /1668 мм /1676 мм /1000-1800 мм) за допомогою адаптерів колії.
Датчики
Вимірювання ширини колії
- Діапазон вимірювання: від -20 мм до +60 мм*
- Точність: ± 0,3 мм
Вимірювання перевищення** (кута нахилу)
- Діапазон вимірювання: ± 9° (альтернативно 10°)
- Точність: ± 0,5 мм
Одометр
Джерело живлення
- Стандартні літій-іонні акумулятори Trimble серії S
- Час роботи > 12 год з двома акумуляторами
Примітки:
* — відхилення від стандартних величин ширини колії
** — перевищення зовнішньої рейки над внутрішньою на поворотах залізничної колії
Застосування
- Виконавча зйомка існуючих залізничних колій
- Головні та під’їзні колії, сполучні колії, трамвайні колії, метрополітен та промислові колії
- Аналіз габаритів
- Збір даних для цілей маршрутизації та моделювання
Входить в склад всіх систем GEDO за виключенням GEDO Track Bar
