GEDO Scan Office - Обробка та аналіз тривимірних хмар точок
ОСНОВНІ ХАРАКТЕРИСТИКИ
- Повне тривимірне представлення даних хмари точок
- Переміщення вздовж траєкторії колії
- Використання даних проектної траси колії та виміряної колії
- Спеціальні вимірювання шляху, щодо центральної лінії колії у хмарі точок
- Перегляд поперечних профілів в окремому вікні
- Переглядач для проектів GEDO Scan Office (безкоштовна ліцензія)
Програмне забезпечення для попередньої обробки, візуалізації та аналізу вимірювань GEDO Scan.
Модуль Pre-Processing
Модуль GEDO Scan Office Pre-Processing для попередньої обробки даних, зібраних у полі.
- Фільтрування та попередня обробка даних сканування
- Створення хмари точок із відносною прив'язкою

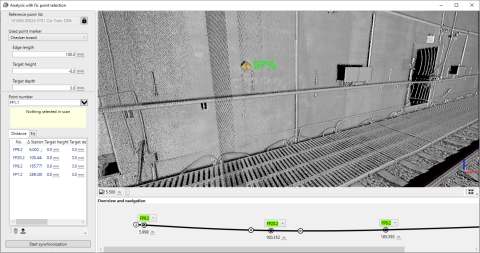

- Підлаштування траєкторії GEDO IMS-Scan по опорних точках вздовж траси
- Обробка та підлаштування траєкторії GEDO IMS-GNSS-Scan
- Синхронізація даних сканування з траєкторією колії та створення 3D-хмари точок

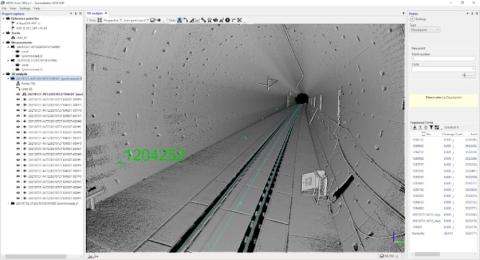

Модуль Point Cloud
Модуль GEDO Scan Office Point Cloud для специфічного аналізу даних хмари точок.
- Розширені функції тривимірних вимірювань з прив'язкою до траєкторії колії та без прив'язки
- Реєстрація положень об'єктів із наданням точкам номерів та кодів

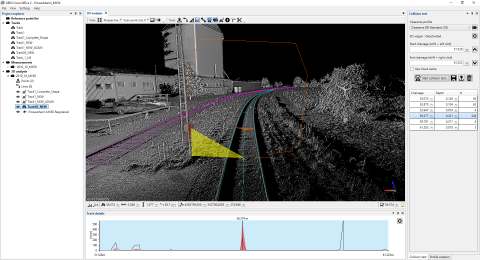

- Аналіз просвітів
- зі статичними профілями
- на основі моделі вагона
- у відповідності до правил оператора інфраструктури
- на основі існуючої або нової запланованої траєкторії шляху методом розрахунку огинаючої кривої
- Автоматичне створення поперечних перетинів
- Автоматична векторизація та визначення розмірів поперечних перетинів з експортом у DXF
- Перенесення даних хмари точок та перетинів об'єктів у програмне забезпечення для моделювання
- Визначення сусідньої колії для шляхів, видимих на скані
- Визначення повітряної лінії та вимірювання відстані

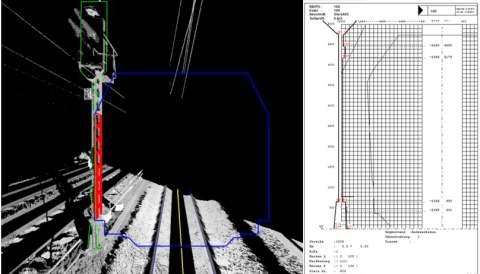

Модуль WinLUE
Модуль для документування порушень просвітів та експорт у формат WinLUE для бази даних LIRA DB (Deutsche Bahn).
- Автоматична векторизація
- Форма введення додаткової інформації
- Створення міні-трас колії
- Експорт у формат WinLUE
Модуль Clearroute
Модуль для документування порушень просвітів та експорт у формат Clearroute.
- Автоматична векторизація
- Форма введення додаткової інформації
- Положення колії відносно сусідніх колій
Спеціальні модулі
Додаткові модулі (напр. Banedanmark, Montreal, CIS тощо) дозволяють експортувати результати аналізу відповідно до вимог операторів інфраструктури до відповідних баз даних просвітів.
