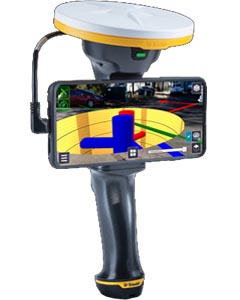

Система доповненої реальності Trimble SiteVision
ОСНОВНІ ХАРАКТЕРИСТИКИ
- Поєднує технології ГНСС позиціонування з сантиметровим рівнем точності Trimble Catalyst та вимірювання за допомогою вбудованого електронного далекоміра
- Забезпечує точне позиціонування та відображення 2D/3D даних на реальній місцевості під будь-яким кутом та в реалістичному масштабі
- Автоматично перетворює складні 2D-проекти на візуальні 3D-моделі, забезпечує відображення перерізів, котлованів, інформації про виїмки/насипи в реальному часі.
- Надає інструменти для хмарного зберігання даних та забезпечує спільну роботу та обмін проектними даними на робочому майданчику
- Підтримує формати файлів Trimble (SKP, VCL, TTM), а також формати відкритих промислових стандартів (IFC, LandXML) та сторонніх виробників (DWG, SHP, GDB, PNG)
НАДІЙНА СИСТЕМА ДОДАТКОВОЇ РЕАЛЬНОСТІ ДЛЯ ВІЗУАЛІЗАЦІЇ І СКЛАДАННЯ ЗВІТІВ
Trimble® SiteVision™ є зручним універсальним інструментом для обміну проектними даними, оповіщення польових бригад про зміни, проведення перевірок, визначення ефективності та швидкого виконання вимірювань на об'єкті, включаючи точкові вимірювання, вимірювання відстаней та обсягів виїмок/насипів. SiteVision відіграє важливу роль на всіх етапах будівельного проекту: при плануванні та початковій візуалізації, перевірці виконання робіт, виявленні проблем для скорочення витрат та підвищення ефективності.
ОСНОВНІ ПЕРЕВАГИ
Більше ефективності, менше ризиків
Поєднуючи реальний та цифровий світи, SiteVision допомагає підрядникам візуалізувати дані. Використовуючи проекти в контексті реального світу, користувачі зможуть швидко розібратися у складних схемах та кресленнях, перевірити проектні рішення та виявити приховані об'єкти, щоб уникнути дорогих помилок та нещасних випадків. Чітке розуміння ходу виконання на об'єкті дозволяє узгодити діяльність різних бригад і знижує ймовірність непередбачених помилок.
Види виконуваних робіт
SiteVision дозволяє легко вивчати нові плани, схеми наявних підземних комунікацій і майбутній вид робочих ділянок без необхідності розбиратися в складних двовимірних кресленнях.
- Планування та візуалізація ходу виконання проекту, перевірка завершених робіт та раннє виявлення проблем для скорочення фінансових витрат та витрат часу
- Перевірка відповідності рівня ґрунту та товщини укладального матеріалу проектним відміткам та допускам
- Виявлення розташування комунальних мереж із прив'язкою до місцевості для підтвердження планів та усунення проблем
- Моніторинг та контроль якості земляних робіт та укладання покриття
- Синхронізація планів та польових даних
- Обмін даними та спільна робота з ними в режимі реального часу з простою для розуміння візуалізацією забезпечує ефективну співпрацю за будь-якого рівня підготовки
- Покращена взаємодія між офісом та будівельним майданчиком завдяки розширеній системі зв'язку між людьми на об'єкті та поза ним
- Зроблені в польових умовах фотографії, вимірювання та нотатки дозволяють складати точні та актуальні звіти, ставити завдання та призначати відповідальних за їх виконання
- Карти підземних комунікацій підвищують точність планів завдяки наочному уявленню розташування, розмірів та властивостей підземної комунальної інфраструктури, наприклад водо- та газопроводів, силових кабелів та ліній зв'язку.
ДОПОВНЕНА РЕАЛЬНІСТЬ ДЛЯ ГЕОДЕЗІСТІВ

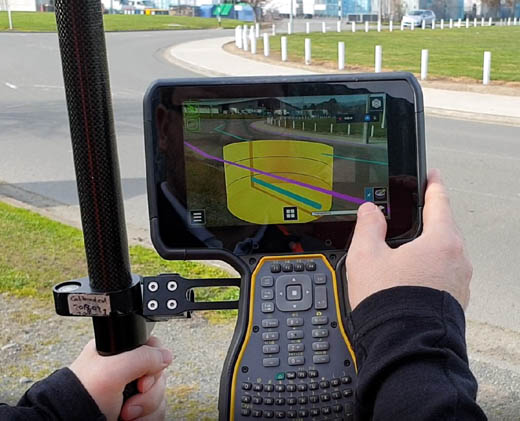

Рішення доповненої реальності Trimble SiteVision Augmented Reality може бути реалізовано на геодезичному обладнанні Trimble, включаючи найсучасніший GNSS приймач Trimble R12i з контролером TSC7 або T7 Tablet.
В результаті виходить захищене рішення з великим 7-дюймовим екраном, що використовує такі переваги:
- Технологія компенсації нахилу віхи Trimble Inertial Platform, з використанням інерційного датчика нахилу (IMU), вбудованого в GNSS приймач R12i, що дає можливість працювати швидше, отримувати більш надійну інформацію про місцезнаходження та орієнтацію, необхідну для більш точного накладання 3D проекту на зображення, що отримується з камер контролерів TSC7 чи T7.
- Виняткова стабільність і точність доповненої реальності завдяки високій точності GNSS даних та їх постійному оновленню в реальному часі.
- Можливість використання існуючих сервісів диференціальної корекції.
- Можливість роботи в несприятливих для GNSS локаціях, при низькому освітленні або яскравому сонячному світлі, в екстремальних температурних і погодних умовах.
- Висока горизонтальна та вертикальна точність позиціонування.
Корисні для геодезиста властивості SiteVision
Підтримка даних — Точна прив'язка ваших повністю атрибутованих та побудованих моделей із Trimble Business Center (VCL та TTM) з використанням вашого існуючого калібрування на місці. Підтримує проектні дані інших розробників у форматах LandXML і DWG, включаючи Шейп-файли (SHP) для всіх даних підземних комунікацій з баз даних ESRI.
Інструменти візуалізації — Вибірково переглядайте кожен елемент конструктивної моделі від земляного полотна до готової поверхні з усіма пов'язаними послугами за допомогою елементів керування переглядом шарів. Порівняйте проекти із існуючим становищем, змінюючи прозорість. Увімкніть Pit View (Вигляд з колодязя) для кращого огляду підземних об'єктів із точною глибиною та інженерних комунікацій у справжньому масштабі 1:1.
Зв'язок із хмарним сховищем даних — Ваша команда отримує легкий доступ до останньої затвердженої редакції проекту через Trimble Connect через контролер TSC7 або T7. Вимірювання та звіти автоматично надсилаються назад через Trimble Connect для спрощення керування даними.
Створення звітів — Робіть фотографії з доповненою реальністю, швидкі вимірювання та нотатки для створення завдань, звіту про статус проекту та запиту роз'яснень; потім поділіться ними або призначте їх учасникам проекту в режимі реального часу прямо з поля.
Тривимірне моделювання — Розміщуйте моделі SketchUp під час топографічної зйомки. Замість того, щоб бачити точку під час нанесення на карту об'єкта, такого як люк, помістіть модель люка та отримайте візуальне підтвердження того, що ви правильно записали дані.
Вимірювання за моделлю — Точно виміряйте довжину, що складається з кількох точок та ділянок. Перегляньте виміряні дані для візуальної перевірки та переконайтеся, що ви їх записали.
