Trimble RTX
ОСНОВНІ ХАРАКТЕРИСТИКИ
- Формування значень корекції з використанням даних глобальної мережі базових наземних станцій, що складається з тисяч станцій
- Доставка коригувального потоку інформації RTX користувачеві з геостаціонарного супутника через L—Band радіоканал безпосередньо на GNSS приймач
- Підтримка всіх існуючих на сьогодні GNSS сузірь: GPS, ГЛОНАСС, Galileo, BeiDou і QZSS
- Винятковий час безвідмовної роботи: 24 години на добу, 7 днів на тиждень, 365 днів на рік
- Чотири рівні точності RTX корекції: CenterPoint RTX, FieldPoint RTX, RangePoint RTX та ViewPoint RTX для різних завдань, та в залежності від бюджету користувача
- Сервіси xFill/xFillx для безперервності роботи в полі у разі тимчасової втрати GNSS сигналу та пом'якшення помилки позиціонування
- Винятково велика площа покриття: вся територія земної суші плюс шельфові та окремі морські акваторії
Як працює технологія Trimble RTX?

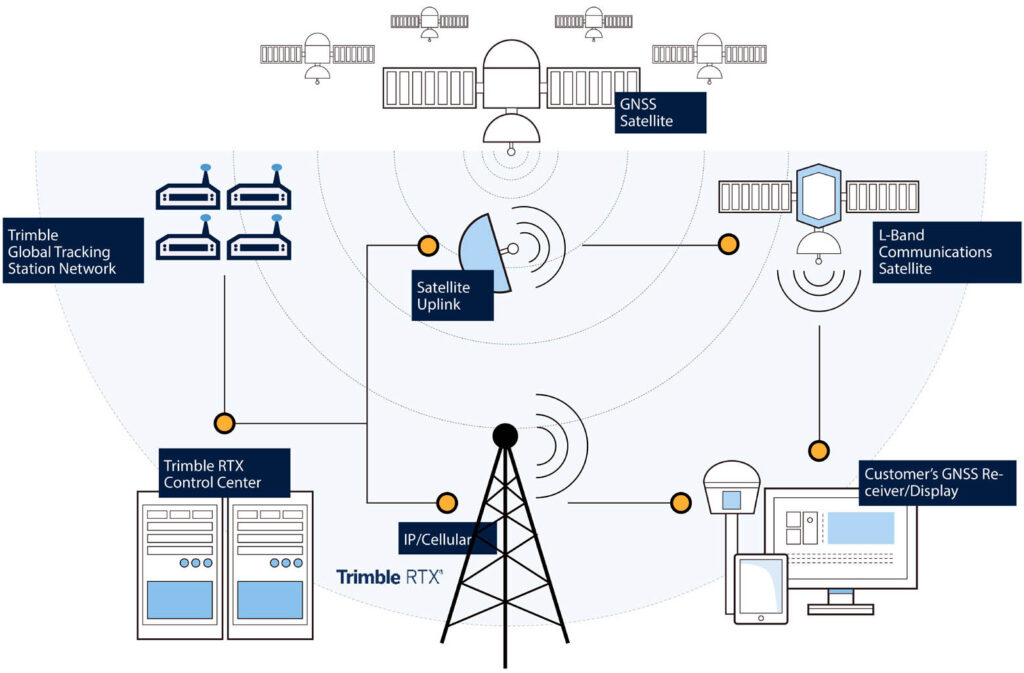

Служба корекції Trimble® RTX® — це технологія точного позиціонування (Precise Point Positioning) в реальному часі, яка використовує глобальну мережу референцних станцій Trimble для точного створення моделей представлення космічного стану іоносфери і тропосфери для пом'якшення атмосферних відхилень, а також дани точних GNSS ефемерід для пом'якшення зсувів годинника та орбіти. Всесвітня мережа референцних станцій Trimble обмінюється даними із серверним програмним забезпеченням Trimble RTX у хмарі. Тут синхронізуються глобальні супутникові GNSS дані та розраховуються усунення орбіти; тактовий код і фазові зміщення оцінюються та калібруються; а також для кожного супутника, глобальні та регіональні моделі створюються для сигнального коду та зсувів фази, що несе в іоносфері та тропосфері. Ці поправки потім надсилаються користувачам через NTRIP (Інтернет), або шляхом завантаження даних поправок на ряд геостаціонарних супутників по всьому світу, звідки вони потім передаються в L-діапазоні назад користувачам на землі.
Протоколи потоків Trimble RTX є власністю приймачів Trimble GNSS і зашифровані за стандартом Advanced Encryption Standard (AES) для запобігання підробці або атакам. Цей протокол також дозволяє Trimble використовувати сигнали всіх супутникових систем задовго до того, як вони стануть доступними в повідомленнях відкритого протоколу, а також стискати повідомлення для зменшення затримки даних корекції. Trimble RTX також використовує окрему глобальну мережу еталонних станцій моніторингу цілісності для перевірки поправок як до так і після трансляції, що ще більше підвищує надійність обслуговування.
Ефективно компенсуючи похибки годинника, орбіти та атмосфери, Trimble RTX дозволяє приймачам GNSS розраховувати високоточні координати. Крім того, відомо, що атмосферні моделі Trimble RTX забезпечують додаткову стійкість до сонячної активності, забезпечуючи продуктивність у періоди часу, які можуть бути неможливими для традиційних диференціальних рішень. GNSS приймачі Trimble використовують тісно інтегрований механізм PVT (становище, швидкість, час), який можна комбінувати зі зв'язаними датчиками, такими як інерційні вимірювальні блоки (IMU), для покращення позиціонування. Сучасні приймачі Trimble ProPoint®, створені з урахуванням останніх технологічних інновацій, таких як Trimble RTX, пропонують користувачам неперевершену точність та доступність.
Що означає “RTX”?
RTX означає розширену технологію реального часу (Real Time eXtended), яка забезпечує роботу служб корекції Trimble RTX і надає вам точні координати точок у реальному часі.
У чому різниця між Trimble “RTX” та “RTK”?
Рішення кінематики реального часу (RTK) охоплюють як робочі процеси мереж реального часу (RTN), і робочі процеси баз/роверів. Це диференціальні рішення, які залежать від одночасних спостережень псевдодальностей GNSS для розрахунку положення ровера щодо базової станції, що має відомі координати, з якими порівнюється місце розташування.
Рішення Trimble RTX забезпечують абсолютне положення, використовуючи точне позиціонування точки (PPP) у реальному часі. Цей тип позиціонування аналогічний положенню, що досягається за допомогою статичного одноточкового позиціонування в поєднанні з постобробкою, але він досягається в реальному часі і дозволяє проводити кінематичні спостереження.
Які GNSS сузір'я підтримує обслуговування корекції Trimble RTX?
Служби корекції Trimble RTX використовують GPS, ГЛОНАСС, Galileo, BeiDou і QZSS для глобальної мережі опорних станцій, а також пропонують поправки та моніторинг цілісності для цих сузір'їв.
Навіщо використовуються поправки Trimble RTX?
Поправки Trimble RTX використовуються для високоточного позиціонування GNSS замість або на додаток до традиційних робочих процесів RTK з однією базою або мережею реального часу (RTN). Геодезисти та картографи використовують поправки Trimble RTX у багатьох галузях, таких як геодезія, будівельна зйомка, гірничодобувна промисловість, кадастрове картографування, нафта та газ, лісове господарство, комунальні послуги та багато іншого.
Які послуги з корекції доступні?
CenterPoint RTX: Забезпечує точність до сантиметра для найточніших зйомок у всьому світі.
FieldPoint RTX: Забезпечує дециметрову точність, що ідеально підходить для картографування та визначення розташування активів по всьому світу.
RangePoint RTX: Точність від 15 до 50 см у сільському господарстві допомагає досягти необхідних стандартів якості за менший час при обробітку великих земельних ділянок.
ViewPoint RTX: Точність менш ніж метр ідеальна для приймачів L1, яким потрібна корекція в реальному часі по всьому світу.
xFill/xFillx: Цінне рішення для резервного копіювання, яке зберігає вашу точність під час збоїв радіозв'язку RTK/VRS або мобільного Інтернету.
Які GNSS приймачі Trimble/Spectra Geospatial підтримують Trimble RTX?
Практично всі нові приймачі GNSS Trimble/Spectra Geospatial мають можливість прийому сигналів корекції Trimble RTX безпосередньо з супутника через L-Band канал.
Будь ласка, перевірте технічний опис приймача, щоб дізнатися, які сервіси підтримуються, і зверніться до таблиць пристроїв нижче.
Сфера використання | Тип RTX корекції | Trimble CenterPoint RTX | Trimble FieldPoint RTX | Trimble RangePoint RTX | Trimble ViewPoint RTX |
Обладнання | Точність позиціонування | ||||
Сільське господарство | GFX-750/NAV 900 | 2,5 см | — | 15-50 см | 30 см |
AG-372/AFS-372/PLM 372 | 2,5 см | — | 15-50 см | ||
CFX-750/FM750 | 2,5 см | — | 15-50 см | ||
FmX/FM 1000 | 2,5 см | — | 15-50 см | ||
TMX-2050/XCN-2050 | 2,5 см | — | 15-50 см | ||
GFX-1060 | 2,5 см | — | 15-50 см | 30 см | |
GFX-1260 | 2,5 см | — | 15-50 см | 30 см | |
GFX-350 | — | — | 30 см | ||
NAV-500 | — | — | 30 см | ||
Геодезія |
| 2 см у плані, 5 см по висоті | — | — | — |
| 2 см у плані, 5 см по висоті | — | — | — | |
2 см у плані, 5 см по висоті | — | — | — | ||
 | 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
Картографія та ГІС |
| 2 см у плані, 5 см по висоті | — | — | — |
R10(2) | 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | 50 см | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| — | — | — | 50 см | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | 10см | — | 50 см | |
| 2 см у плані, 5 см по висоті | 10 см | — | — | |
SP20 | 2 см у плані, 5 см по висоті | 10 см | — | — | |
Будівництво |
| 2 см у плані, 5 см по висоті | — | — | — |
| 2 см у плані, 5 см по висоті | — | — | — | |
SPS986 | 2 см у плані, 5 см по висоті | — | — | — | |
SPS855 | 2 см у плані, 5 см по висоті | — | — | — | |
SPS985 | 2 см у плані, 5 см по висоті | — | — | — | |
SPS785 | 2 см у плані, 5 см по висоті | — | — | — | |
BX992 | 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
| 2 см у плані, 5 см по висоті | — | — | — | |
Навігація |
| 0,8 см у плані, 1,5 см по висоті | — | — | — |
| 3-6 см | — | — | — | |
Що таке xFill?
Trimble xFill і xFillx — це режими позиціонування GNSS, в яких використовуються поправки Trimble RTX для пом'якшення зсувів і продовження надання точного розташування у вашій місцевій системі відліку, коли втрачається радіо або стільникове підключення до Інтернету з базою RTK або мережею реального часу.
При використанні режимів xFill або xFillx ваш GNSS-приймач Trimble обчислює зміщення геоцентричної системи координат Trimble RTX (нині це ITRF2020 на момент виміру) від вашої місцевої системи координат. Хоча час роботи xFill закінчиться через п'ять хвилин використання, режим xFillx дозволить вам продовжувати роботу нескінченно або доти, доки джерело корекції не буде відновлено. Режим xFillx доступний для всіх, хто підписався на CenterPoint RTX.
Чим служби корекції Trimble RTX відрізняються від SBAS?
SBAS зазвичай використовують лише одне угруповання GNSS, наприклад GPS, для генерації поправок. Технологія Trimble RTX сумісна з кількома сузір'ями GNSS, включаючи GPS, ГЛОНАСС, Galileo, BeiDou та QZSS. Технологія Trimble RTX забезпечує більш точне, послідовне та відтворюване позиціонування, ніж WAAS або EGNOS. Послуги корекції Trimble RTX також доступні по всьому світу; Системи SBAS (такі як WAAS та EGNOS) обмежені певними регіонами.
Де доступний сервіс корекції Trimble RTX?
Будь ласка, перегляньте останні карти покриття на веб-сайті Trimble Positioning Services для отримання найактуальнішої картографічної інформації. Зауважте, що Trimble RTX через Інтернет (NTRIP) доступний по всьому світу.

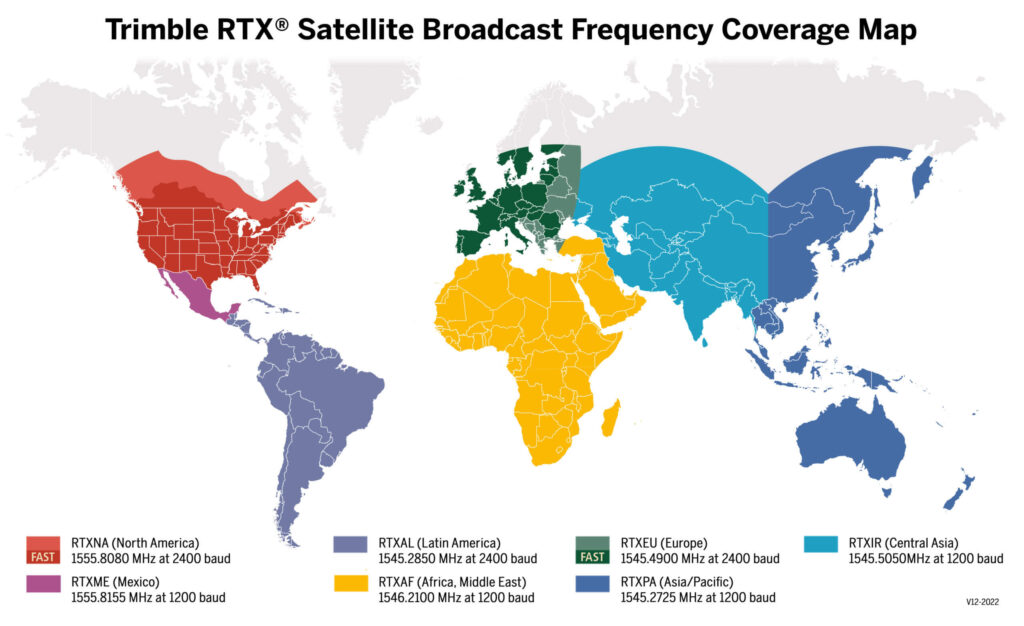

Trimble RTX через супутник зображено нижче:
Чи можна використовувати служби корекції Trimble RTX над водою?
Так, послуги корекції Trimble RTX доступні для прибережного та регіонального морського використання. Зверніться до місцевого дистриб'ютора Trimble для отримання додаткової інформації або відвідайте наш веб-сайт Trimble Positioning Services Marine.
