Технічні характеристики

Trimble Business Center for Mobile Mapping

ОСНОВНІ ХАРАКТЕРИСТИКИ

  • Імпорт «сирих» даних мобільного сканування
  • Обробка траєкторії автомобіля
  • Можливість генерування окремих сканів
  • Реєстрація хмар точок
  • Можливість перегляду панорамних 360° зображень
  • Можливість виймання класифікованих регіонів точок
  • Робота з CAD та кресленнями
  • Створення моделей складних поверхонь та об'ємних об'єктів
  • Робота з трасами та коридорами
  • Моделювання комунальних мереж
  • Сканування та обробка хмар точок
  • Легка інтеграція з ГІС
  • Можливість легкого експорту даних до різних форматів.

МОБІЛЬНЕ КАРТОГРАФУВАННЯ ВІД ПОЛЯ ДО ЗАВЕРШЕННЯ З ВПЕВНЕНІСТЮ

Використайте потужність мобільних даних разом з іншими необробленими геопросторовими та будівельними даними в єдиному надійному програмному середовищі, щоб впевнено виконувати проект за проектом за допомогою офісного програмного забезпечення Trimble Business Center® (TBC). З вашою професійною репутацією, фінансовим добробутом і вимогами, скористайтеся можливостями TBC щоб об’єднати свої дані мобільного картографування з даними інших зйомок і виділятися серед клієнтів.

Інтеграція даних

В одному програмному пакеті об’єднайте необроблені дані вимірювання з вашої мобільної картографічної системи Trimble — потім додайте дані з GNSS, тахеометрів і нівелірів, безпілотних літальних апаратів (БПЛА) і наземних лазерних сканерів, які масштабуються відповідно до даних вашої зйомки. Немає необхідності імпорту та експорту даних між кількома програмними пакетами. Немає необхідності в навчанні, поновленні або підтримці для різних програм від різних розробників. TBC надає можливості, необхідні для надання точних мобільних картографічних даних і даних зйомок.

Результати, що надають впевненість

Працюйте з необробленими даними датчиків мобільного картографування, щоб оптимізувати генерацію хмар точок і вихідних даних. Створюйте траєкторії, реєструйте хмари точок на контрольних точках або просто проглядайте дані.
Переглядайте панорамні зображеня. Виділяйте класифіковані області хмари точок і використовуйте наземні класифіковані точки для створення моделей земної поверхні. Використовуйте вимірювання та січучі площини для забезпечення контролю якості своїх даних. Візуалізуйте свої дані в контексті Google Earth або імпортуйте фонові карти та зображення.
Не миріться з фрагментованими наборами даних або незв’язаними робочими процесами, які спричиняють коштовні помилки та ставлять під загрозу достовірність вашої роботи. Об’єднайте свої дані мобільного картографування з даними з інших зйомок та отримайте можливість відстеження для резервного копіювання вашої офісної та польової роботи для кожного проекту та кожного разу.

Надійні вихідні результати

Коли “досить непогано” неприйнятно, TBC дає змогу отримати різноманітні результати з хмарами точок, реалістичними зображеннями, цифровими моделями поверхонь, проектами коридорів, та вийнятими об’єктами та лініями. Експортуйте в програмне забезпечення Trimble MX для створення даних про активи та ГІС даних, або працюйте з іншими провідними пакетами програмного забезпечення від Autodesk®, Bentley®, ESRI, TopDOT та інших, з підтримкою імпорту та експорту файлів інших стандартних форматів. Коли настає час надсилати, зберігати та ділитися проектами в Інтернеті в Trimble Connect, Trimble Sync Manager, Trimble Clarity або Bentley ProjectWise®, усе ініціюються за допомогою TBC.

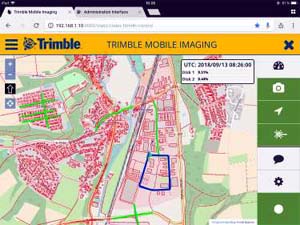

Імпортуйте «сирі» дані мобільного сканування

Імпортуйте необроблені дані мобільного сканування з MX7, MX50 або MX9.

  • Імпортуйте всі необроблені дані просто вказавши на файл бази даних проєкту (mxdb), створений програмним забезпеченням TMI у полі.
  • Файл mxdb підтримує цілісність ваших даних між траєкторією, даними LiDAR і панорамними зображеннями.
  • Повна синхронізація між оригінальними даними датчиків підтримується для даних, зібраних у полі.

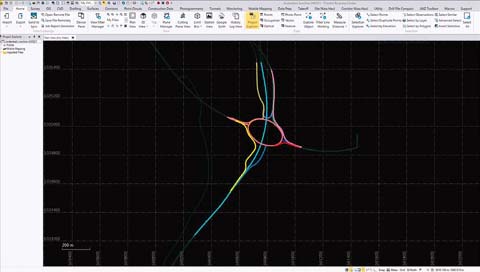

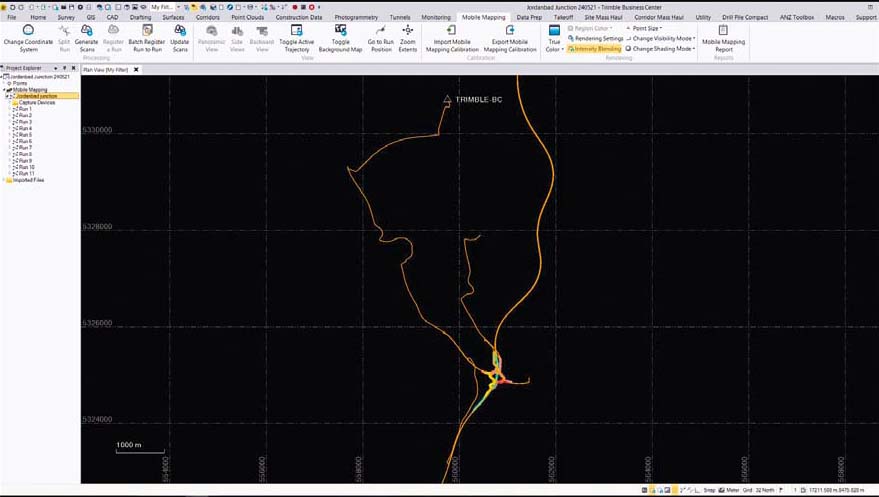

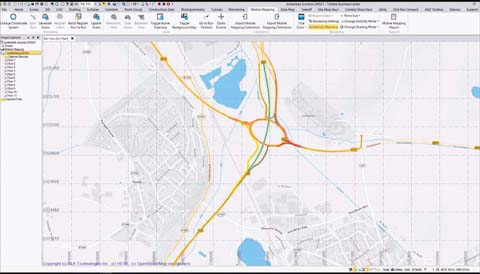

Обробка траєкторії автомобіля

Обробку траєкторії руху транспортного засобу можна запустити за допомогою автономної Applanix POSPac Mobile Mapping Suite або з TBC за умови, що комп’ютер обробки має відповідну дійсну ліцензію POSPac.

  • Завантажте необроблені дані траєкторії та базової станції безпосередньо в TBC.
  • Обробляйте дані траєкторії, не виходячи з TBC.
  • Створюйте звіти про траєкторії та контролю якості (QA/QC) із TBC.

Генеруйте скани

Використовуйте точну траєкторію руху транспортного засобу для створення сканів для окремих проходів або для всіх проходів у вашому проекті.

  • Створюйте скани та застосовуйте фільтри для сонця та туману.
  • Створіть шаблон маскування для розфарбування хмари точок.
  • Колоризуйте хмари точок за допомогою RGB із 360° зображень.

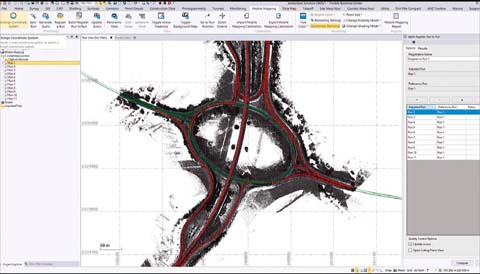

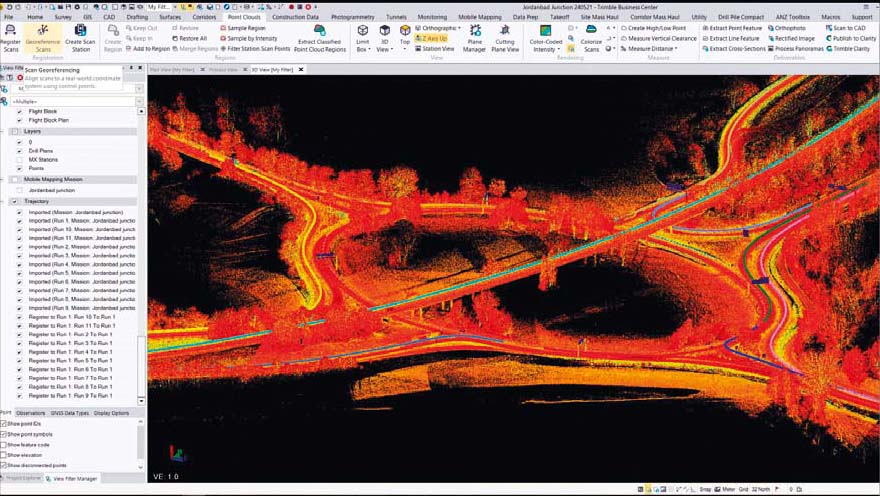

Зареєструйте хмари точок

Оптимізуйте отримані дані мобільного картографування, щоб зменшити або усунути дрейф IMU, реєструючи проходи мобільного картографування на фіксованих контрольних точках.

  • Генеруйте результати зйомки на основі мобільних картографічних даних.
  • Зареєструйтесь у точно фіксованих контрольних точках за допомогою інструменту інтелектуального вибору TBC.
  • Зареєструйте кілька проходів разом, щоб мінімізувати аномалії між загальними проходами в одній географічній локації.
  • Оновіть скани на основі обмежень реєстраці.

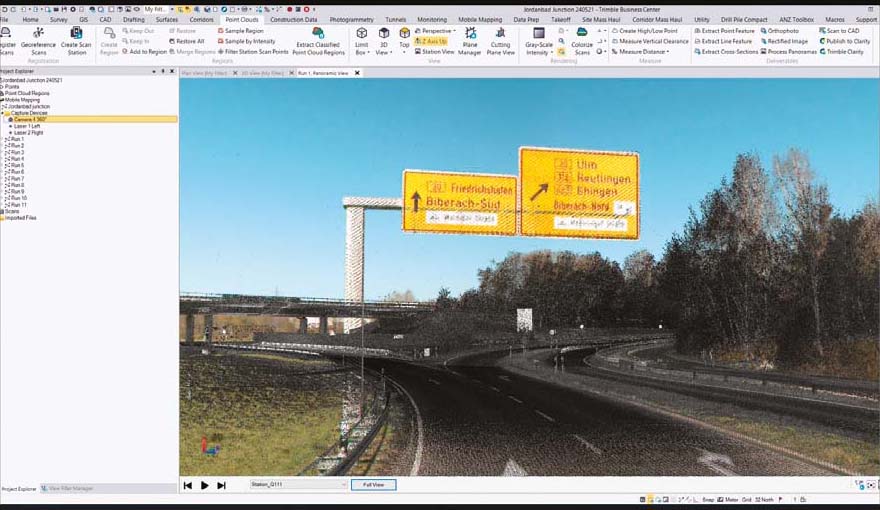

Переглядайте панорамні зображення на 360°

Використовуйте додаткові дані зображень для надання додаткового контексту і навігації між багатими наборами мобільних картографічних даних.

  • Накладайте хмари точок на зображення для перевірки властивостей і огляду об’єктів.
  • Використовуйте зображення для надання контекстної інформації та збільшення чіткості менш деталізованих об’єктів.
  • Використовуйте зображення для визначення стану активів.

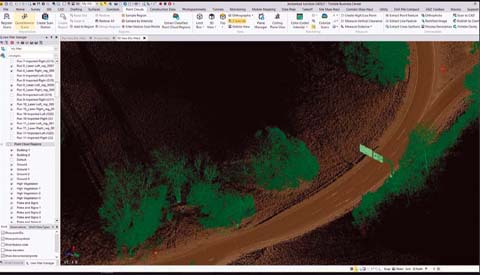

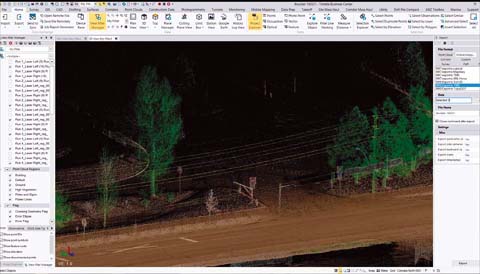

Виймайте класифіковані регіони хмар точок

Використовуйте простий автоматизований інструмент класифікації TBC, що допомогає керувати даними хмар точок і робочими процесами подальшої обробки та витягнення об'єктів.

  • Створюйте регіони виймання, такі як: будівлі, земля, висока рослинність, стовпи, знаки та лінії електропередач.
  • Використовуйте вийняту область хмари точок землі, щоб оптимізувати процес генерації результатів, пов’язаних із поверхнею та коридором, наприклад цифрових моделей поверхні.
  • Використовуйте вийняту область з високою рослинністю, щоб допомогти з виймання рослинності та управлінням ландшафтом.
  • Регіон ліній електропередач та стовпів допоможе з виймання ліній електропередач та стовпів.

CAD і креслення

З легкістю створюйте фінальні лінії зйомки, моделі конструкцій та проекти доріг.

  • Швидко створюйте та редагуйте точки, 2D або 3D лінії та геометрію CAD за допомогою командного рядку CAD шляхом натисканням клавіш.
  • Використовуйте динамичні види Dynaviews для розміщення даних просторових моделей на аркушах для роздруківки.
  • Додавайте динамічні мітки, таблиці ліній і кривих, масштабні шкали та інші елементи карти.

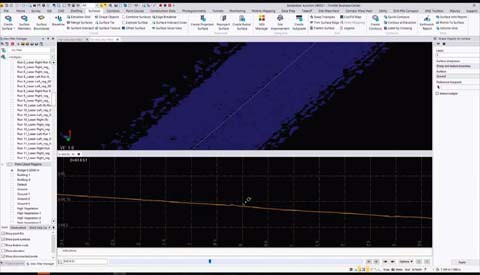

  • Автоматично кресліть профілі та поперечні перетини для поверхонь на основі трасувань або коридорів.
  • Створюйте цифрові вихідні дані, такі як файли DWG CAD, або друкуйте їх, наприклад набори планів або 3D-файли PDF для обміну даними та співпраці.

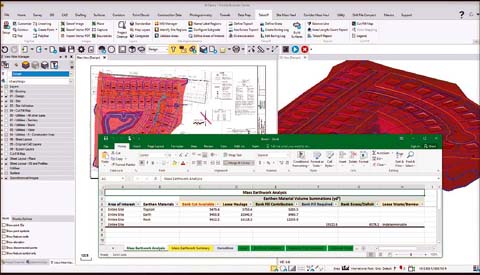

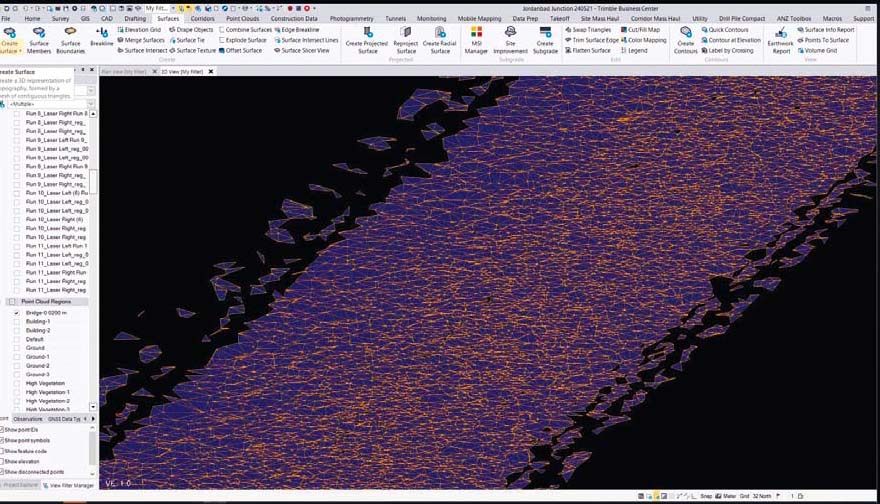

Поверхні та об`єми

Створюйте, обробляйте та передавайте складні моделі поверхонь, створених з ваших даних мобільного картографування на польові пристрої, системи машинного контролю та іншим користувачам.

  • Створюйте традиційні, спроектовані/вертикальні та радіальні поверхні, що динамічно оновлюються при зміні елементів поверхні.
  • Створюйте швидкі та точні звіти про об'єми шляхом порівняння поверхонь, поверхонь запасів/заглиблень і коридорів.
  • Обчислюйте сітку поверхонь вирізу/заповнення та створюйте звіти за допомогою настроюваного відображення кольорів.
  • Вкажіть контурні лінії та мітки, які оновлюються зі зміною поверхні.
  • Накладіть об’єкти на поверхню та запустіть порівняння точка-поверхня.

Траси та коридори

Створюйте та маніпулюйте трасами та параметрично спроектованими коридорами на основі даних мобільного сканування.

  • Визначайте горизонтальні та вертикальні траси з нуля або з існуючих CAD ліній із підтримкою рівнянь станцій та віражів.
  • Введіть інструкції шаблонів коридорів з інтерактивним графічним зворотнім зв'язком.
  • Обробляйте складні проекти доріг за допомогою умовних інструкцій і таблиць ухилів і вузлів.
  • Проектуйте об'єкти коридору, такі як розв’язки, пандуси та перехрестя з підказками щодо параметрів.
  • Створюйте звіти про земляні роботи в коридорі, застосовуйте властивості матеріалів і створюйте поверхні земляного полотна.

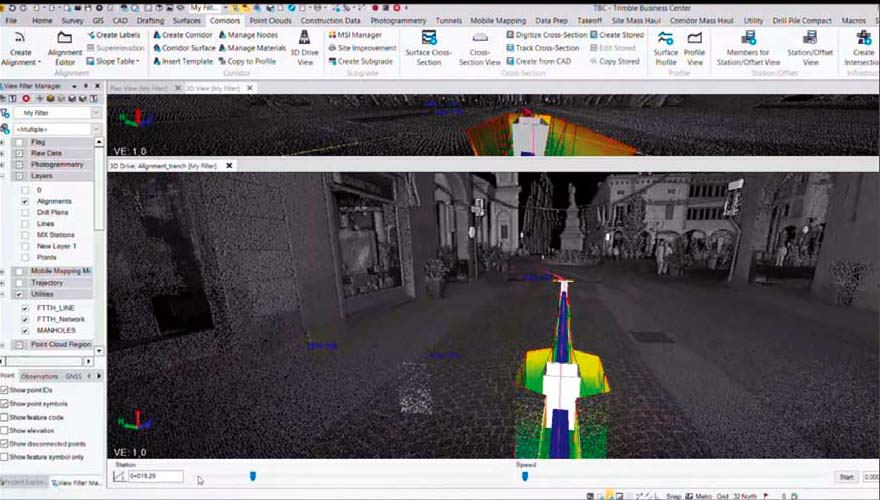

Моделювання комунальних мереж

Використовуйте дані мобільного картографування, для планування, проектування, перевірки та відновлення комунальних мереж та трас оптоволоконних кабелів.

  • Створюйте оптоволоконні та інженерні мережі.
  • Налаштовуйте форми і структури комунальних мереж.
  • Проектуйте параметри шаблонів траншей та поверхонь.
  • Додавайте моделі комунальних мереж до існуючого робочого майданчику, CAD-геометрію і відповідні поверхні.
  • Створюйте індивідуальні звіти про відхилення існуючих комунальних мереж від проекту.

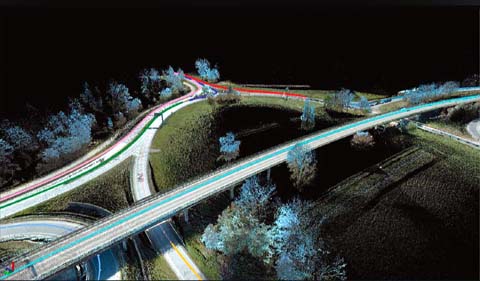

Сканування та хмари точок

Комбінуйте дані мобільного картографування з даними наземного або повітряного сканування та переглядайте, маніпулюйте та виймайте інформацію з комбінованої хмари точок.

  • Колоризуйте, реєструйте, робіть геоприв’язку та коригування даних сканування із Trimble серії SX.
  • Імпортуйте та реєструйте дані наземних лазерних сканерів Trimble TX, Trimble X7 і сторонніх виробників.
  • Масштабуйте дані сканування та хмари точок для даних зйомки в інтегрованому середовищі проекту.
  • Класифікуйте регіони, сегментуйте хмари точок і використовуйте рамки обмежень для керування даними сканування з таких форматів, як *.las, *.pts, *.e57 тощо.
  • Виймайте точки, атрибути та лінії за допомогою заданих користувачем площин і автоматичних і напівавтоматичних інструментів виймання об'єктів.

ГІС

Інтегруйте ГІС у дані зйомки та створіть результати, сумісні з ESRI-середовищем.

  • Виймайте схеми та конвертуйте їх у бібліотеки кодів визначення об'єктів.
  • Підключайтеся до різних джерел ГІС, файлової бази геоданих, Shape-файлів та корпоративної бази геоданих.
  • Виконуйте постобробку *.ssf даних GNSS із Trimble TerraFlex™ та інших польових джерел Trimble GIS.
  • Карта метаданих із підключень джерела даних.
  • Підтримка файлів *.cor із даними об'єктів і атрибутів із Trimble GPS Pathfinder® Office (PFO).

Експорт даних

Експортуйте дані в разноманітні формати CAD, ГІС і мобільних карт.

  • Експортуйте у формат Trimble MX для виймання даних за допомогою ресурсів і робочих ГІС процесів ГІС, а також для публікації даних через TMX Publisher.
  • Експортуйте в інше мобільне картографічне програмне забезпечення, як TopoDOT, Horus або Mapillary.
  • Експортуйте вийняті дані у формати CAD та ГІС систем.
  • Розмивайте зображення транспортні засоби та людей на експортованих знимках відповідно до вимог GDPR щодо обміну даними.
