Trimble Business Center Tunneling
ОСНОВНІ ХАРАКТЕРИСТИКИ
Проектування тунелю та підготовка даних
- Підтримка всіх елементів геометрії тунелю, включаючи траси, шаблони, профілі, повороти та зміщення.
- Візуалізація декількох конструкцій та профілів тунелів в одному проекті.
- Автоматичне створення проектів тунелів із імпортованих CAD-файлів.
Аналіз виконавчої зйомки та звітність
- Докладні звіти, що показують розрізи, плани та відхилення.
- Ефективне повідомлення про зони перерізу та недорізу в поперечному перерізі, та об'єми на основі даних тахеометричної зйомки або сканування.
- Налаштування звітів за допомогою простих шаблонів Microsoft Word.
Модуль Trimble Business Center Tunneling надає геодезистам повний набір функцій для підтримки будівництва від початку до кінця. Працюйте з польовим програмним забезпеченням Trimble Access Tunnels та використовуйте хмари точок та інструменти звітності TBC для робочих процесів та результатів зйомки тунелів.
Об'єднайте дані всіх зйомок, включаючи тахеометричну, нівелірну та сканерну, для контролю мережі тунелів, створення звітів про процеси будівництва та моніторингу, для єдності результатів.
Завдання для всього проекту тунелю
Модуль TBC Tunneling надає функції для зйомки тунелю:
- Проектування та підготовка даних, що підтримують траси, шаблони, профілі, віражі, повороти, зміщення та зрівняння станцій.
- Введення точок розбивки для польової розмітки, таких як анкерні болти, анкери, шпури для вибухових робіт, та інші ключові об'єкти.
- Дані виконавчої зйомки для контролю перерізу або недорізу у поперечному перерізі вчорно або після нанесення шару торкрет-бетону.

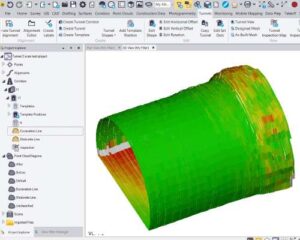

- Створення «теплової карти» за результатами аналізу товщини торкрет-бетону, його гладкості та відповідності проекту.
- 3D-візуалізація проекту та побудова сітки за результатами виконавчої зйомки для контролю якості проходки.
- Креслення та CAD-результати для надання даних клієнтам та зацікавленим сторонам у потрібному їм форматі.
