Программный модуль Trimble Atmosphere для PIVOT
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модуль Trimble Atmosphere дает возможность пользователю оценить влияние ионосферных и тропосферных условий путем вычисления различных атмосферных параметров, включая такие как:
- Относительная и абсолютная влажность воздуха
- Общая электропроводность атмосферы
- Тропосферная задержка сигнала
- Задержка сигнала из-за влажности
Программный модуль Trimble Atmosphere — это уникальные научное приложение, предназначенное для оценки состояния атмосферы и тектонического движения, на основе данных GNSS станций и метеостанций. Модуль Trimble Atmosphere работает на платформе Trimble Pivot, служащей основой для множества инфраструктурных модулей, предназначенных для различных отраслей и выполняющих свои специфические задачи.
Модуль Trimble Atmosphere
Предназначенный для решения специфических задач моделирования Системы Земли, модуль Trimble Atmosphere дает возможность пользователям оценить условия ионосферы и тропосферы. Atmosphere Watch и Weather Condition являются субмодулями внутри этого модуля, с помощью которых пользователь может вычислить множество различных атмосферных параметров, как, например:
- Относительная и абсолютная влажность воздуха (IPWV)
- Общая электропроводность атмосферы (TEC)
- Тропосферная задержка и задержка из-за влажности
Для получения параметров состояния атмосферы из данных GNSS и метеорологических наблюдений используются передовые современные алгоритмы. Поддерживаются как режим постобработки, так и реального времени. Модуль Trimble Atmosphere позволяет представить результаты как в форматах ASCII или BUFR (бинарный), так и в графической форме. В дополнение к станциям или диаграммам условий, результаты могут быть визуализированы в виде карты в изолиниях или карты поверхности.

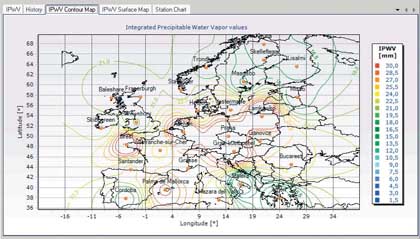

Карта в изолиниях.
Страницы модуля Trimble Atmosphere в web-приложении Pivot
Платформа Trimble Pivot включает в себя базовую web-инсталляцию. Некоторые лицензированные модули создают дополнительные web-странички, обеспечивая дополнительные функции. Модуль Trimble Atmosphere создает следующие web-странички для поддержки и отображения атмосферных условий:
- IPWV Map (Карта относительной и абсолютной влажности)
- Station Chart (Диаграмма работы станции)
- Condition Chart (Диаграмма атмосферных условий)
- IPWV Contour Map (Карта в изолиниях относительной и абсолютной влажности)
- IPWV Surface Map (Поверхностная карта относительной и абсолютной влажности)
- IPWV Surface Map Animation (Анимированная карта относительной и абсолютной влажности)
- TEC Contour Map (Карта в изолиниях электропроводности)
- TEC Surface Map (Поверхностная карта электропроводности)
- TEC Surface Map Animation (Анимированная карта электропроводности)
Содержание этих страниц задается через страницу управления. Кроме того, все визуализации в Web-приложении являются интерактивными, позволяющими пользователю увеличивать некоторые детали или выбирать определеннвый отрезок времени, для которого пользователь хотел бы получит информацию.
Карта датчиков (Sensor Map) дает обзор схемы сети, с информацией о состоянии и статусе станций, в то время как карта относительной и абсолютной влажности (IPWV) показывает текущую информацию о содержании влаги для каждой станции.

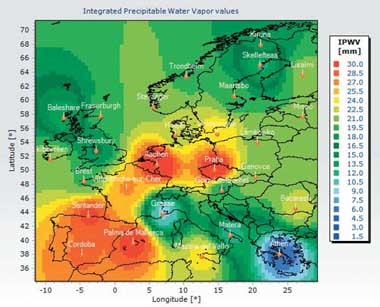

Поверхностная карта относительной и абсолютной влажности воздуха (IPWV).
